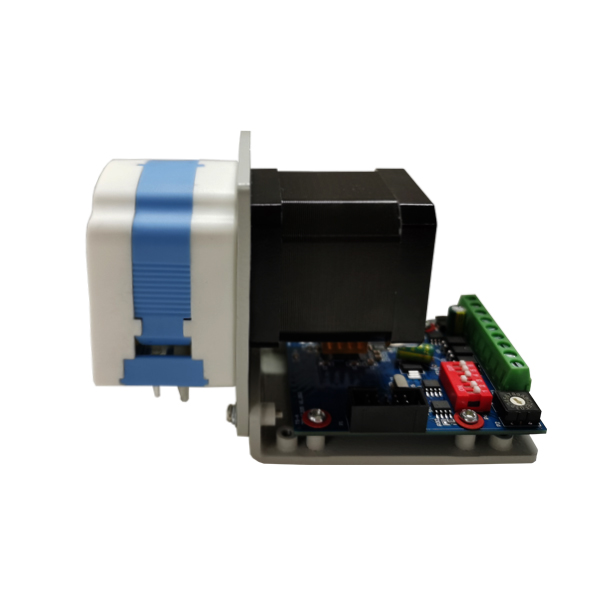

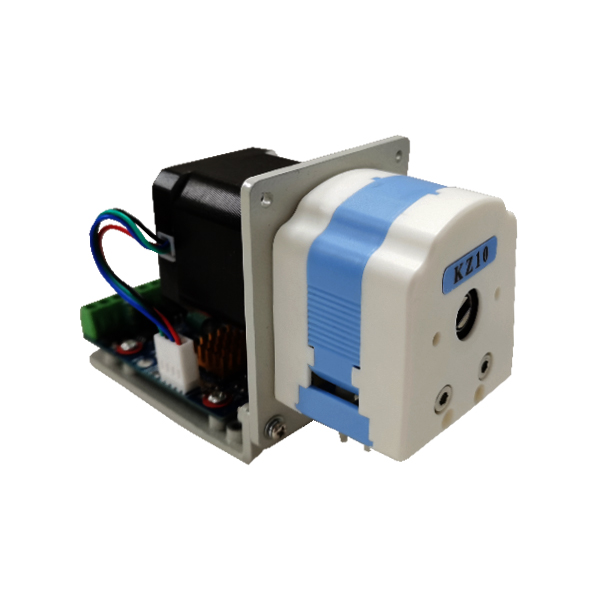

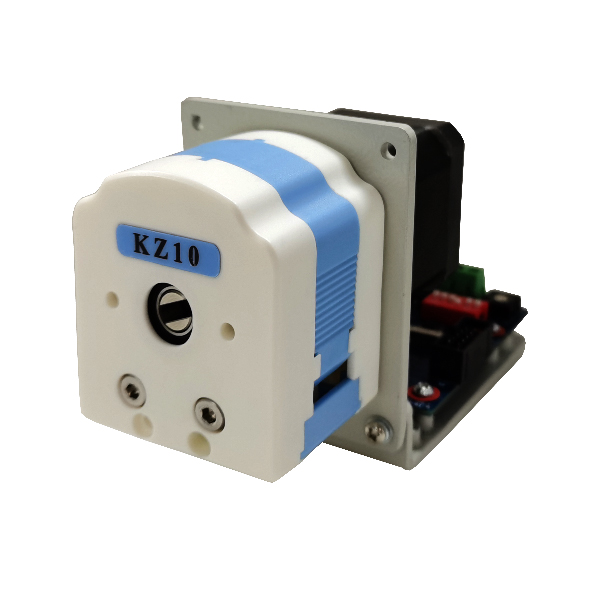

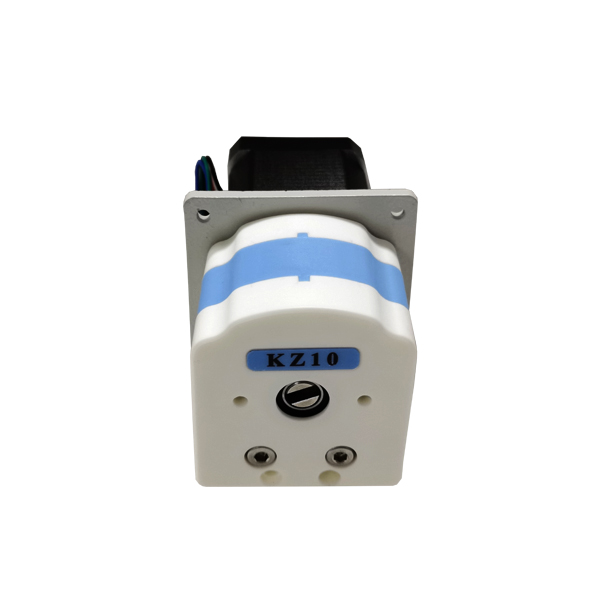

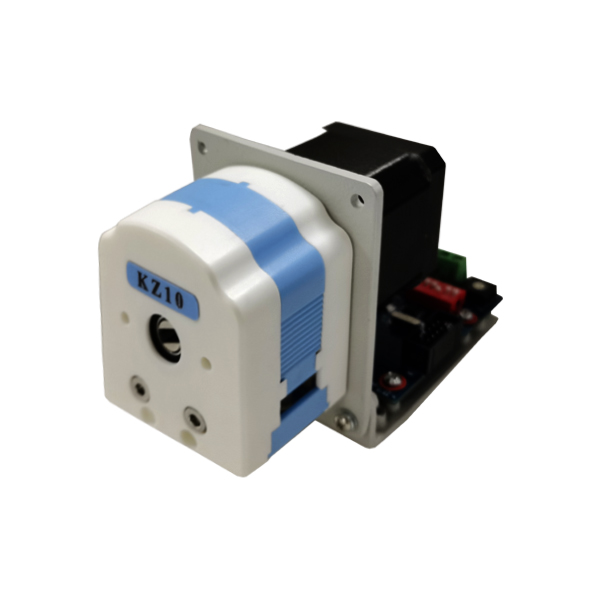

??TS100-EA蠕動泵最高轉速100rpm，流量最高為43ml/min。
??步進電機高倍細分驅動，精度更高
??采用進口電機驅動芯片
??分內控、外控兩種控制方式
? 內控采用BCD撥碼開關（共15檔）不連續調節轉速
? 外控通過0-10kHz（或0-5V，0-10V,4-20mA，RS485通訊；開關量控制啟停和方向。
? 操作簡便直觀，供電電源要求DC24V，適合OEM配套適用。
? 多種控制方式、驅動器可配KZ10或KZ15單泵頭，適合做設備、儀器中配套使用。
| 項目 | 參數 |
| 轉速范圍 | 0-100rpm |
| 內控方式 | 分檔調節（具體見表2 ） |
| 外控方式 | 0-100rpm，轉速分辨率0.1rpm，全程線性對應 |
| 啟停控制 | 開關量控制：觸點常開，蠕動泵運行；觸點閉合（端口5與端口7短接），蠕動泵停止。 |
| 方向控制 | 開關量控制：觸點常開，蠕動泵順時針運行；觸點常閉（端口6與端口7短接），蠕動泵逆時針運行。 |
| 適用電源 | DC24V |
| 消耗功率 | TS100-EA≤15W |
| 工作環境 | 環境溫度：0-40℃，相對濕度：<80% |
| 外形尺寸 | （長×寬×高）60*121*80（mm） |
| 重量 | 0.6kg |
| 內置軟管長度 | 95mm |
|
驅動器型號 |
適配泵頭 |
通道數量 |
滾輪數量 |
轉速范圍 |
適配軟管規格 |
單通道 最大參考流量 |
|
TS100-EA |
KZ10-24 |
2 |
4 |
≤100rpm |
1*1 |
3 |
|
2*1 |
17 |
|||||
|
3*1 |
34 |
|||||
|
KZ15-14 |
1 |
13# |
5 |
|||
|
14# |
14 |
|||||
|
19# |
25 |
|||||
|
16# |
40 |
驅動器型號
適配泵頭
通道數量
滾輪數量
轉速范圍
適配軟管規格
單通道
最大參考流量
TS300-EA
KZ10-24
2
4
≤300rpm
1*1
15
2*1
51
3*1
102
KZ15-14
1
13#
15
14#
42
19#
75
16#
120
