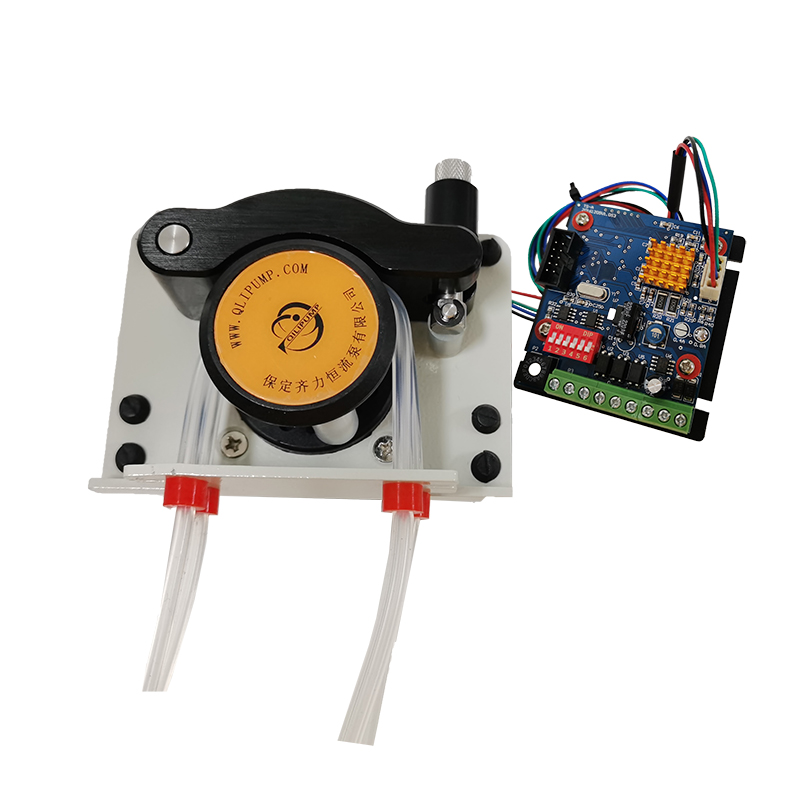

步進電機細分驅動,直流電源供電，精度高,運行平穩。
底板式安裝方式,分為內控、外控兩種控制方式。
內控采用BCD撥碼開關，共15檔，不連續調節轉速。
外控通過0-10KHz（或0-10V，0-5V，4-20mA）連續調節轉速。
可RS485通訊控制（公司可提供Modbus協議）
開關量控制啟停和方向。
外形美觀，體積小，操作簡便直觀，供電電源要求DC11.4-25.2V范圍均可以，適合OEM配套使用。
| TS100-A/JY10蠕動泵技術指標： | |||
| 內控轉速范圍 | 最高轉速100rpm，分檔調節 | 轉速分辨率 | 1rpm,全程線性對應 |
| 外控轉速范圍 | 1～100rpm | 轉速誤差 | ≤±1rpm |
| 內控轉速控制 | BCD撥碼開關調節 | 外控轉速控制 | 0-10KHz脈沖控制(或0-5V,0-10V,4-20mA) |
| 啟?？刂? | 開關量控制 | 方向控制 | 開關量控制，正反方向可逆 |
| 適用電源 | 11.4-25.2V DC;或100-240V AC(選配電源適配器) 50Hz/60Hz | 消耗功率 | ≤12W |
| 工作環境 | 環境溫度0～40℃、相對濕度＜80% | 外型尺寸 | 115×60×92(mm) |
| (長×寬×高) | |||
| 驅動器重量 | 550g | 使用軟管 | 0.5*0.8 1*1 2*1 3*1 |
| 驅動器型號 | 泵頭滾輪數 | 通道數 | 適用軟管 | 轉速范圍 | 最大參考流量 |
| （ml/min） | |||||
| JY10-14 | 4 | 1 | 1×1 | 0.1-100 | 0.004-4 |
| 2×1 | 0.025-25 | ||||
| 2.4×0.8 | 0.029-29 | ||||
| 3×1 | 0.044-44 | ||||
| JY10-18 | 8 | 1 | 1×1 | 0.1-100 | 0.0036-3.6 |
| 2×1 | 0.018-18 | ||||
| 2.4×0.8 | 0.02-20 | ||||
| 3×1 | 0.026-26 | ||||
| JY10-24 | 4 | 2 | 1×1 | 0.1-100 | 0.004-4 |
| 2×1 | 0.025-25 | ||||
| 2.4×0.8 | 0.029-29 | ||||
| 3×1 | 0.044-44 | ||||
| JY10-28 | 8 | 2 | 1×1 | 0.1-100 | 0.0036-3.6 |
| 2×1 | 0.018-18 | ||||
| 2.4×0.8 | 0.02-20 | ||||
| 3×1 | 0.026-26 |
