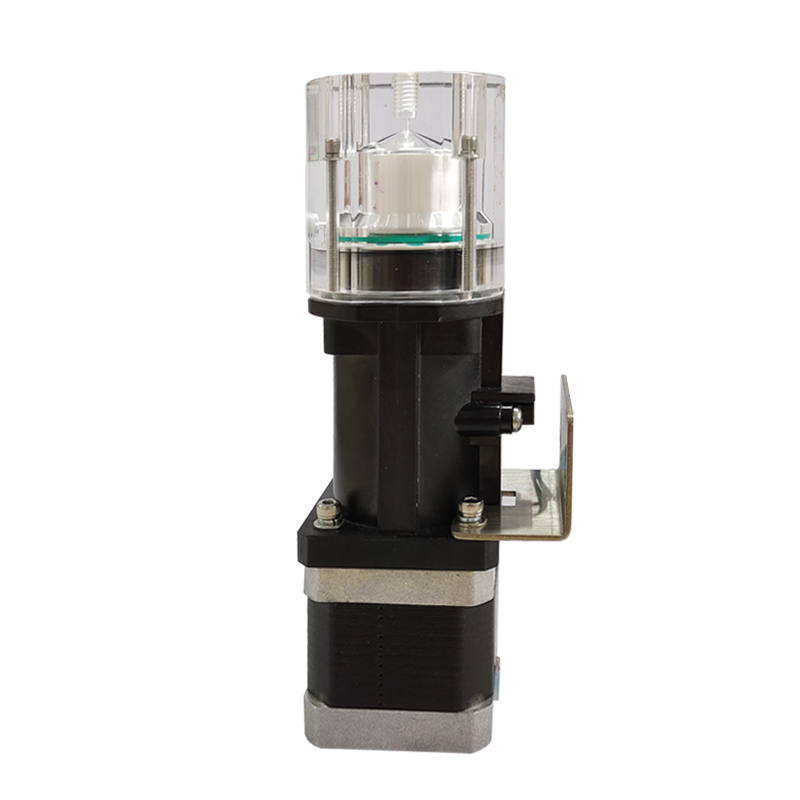

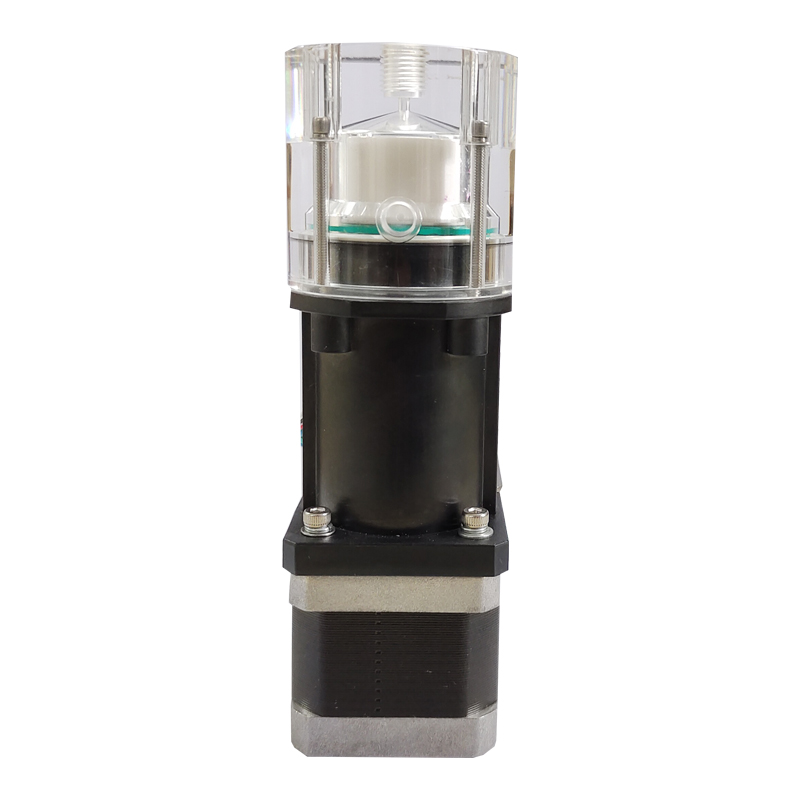

1. 產品簡介
MP系列微型柱塞泵是一款精密分配泵,主要功能是實現液體介質的恒流輸送。該微型柱塞泵具有極高的分配精度和分配準確度。
在不影響精度和準確度的前提下,使用壽命可達到500萬次以上,是一款高性能、低成本、免維護的精密分配泵。
2. 適用范圍
廣泛應用千微量液體分配、分析儀器、檢測儀器上。
3. 主要特點
1) 高精度和高穩定性
2) 陶瓷機芯,長壽命
3) 多種外殼材質
4) 光電傳感器實現電機的精確定位
1、性能參數
精度
≤5‰
初始位置檢測
初始位置輸出低電平,其它位置輸出高電平
滿行程準確度
≥99.5%
耐壓
≤0.68MPa
滿行程重復性精確度
≥99.5%
液路接口
1/4"-28內螺紋接口×2
10%行程重復性精確度
≥99.5%
控制板
可選
額定柱塞行程
12.5mm(2000)步
外形尺寸(長×寬×高)
(45×45×138)mm
行程分辨率
0.00625mm(1步)
工作環境相對濕度
20%~80%
柱塞移動速度
≤12.5mm/0.8s(柱塞體積1ml及以下)
工作環境溫度
10℃~40℃
≤12.5mm/1s(柱塞體積2.5ml)
使用壽命
≥500萬個周期
≤12.5mm/1.2s(柱塞體積5ml)
2、電氣參數
項目
參數
接線圖
步距角
1.8°
相數
2
相電壓
1.4V
相電流
1.2A
3.傳感器接線
紅 | 黑 | 白 | 藍 | 綠 |
陽極 | 陰極 | +5V電源 | 信號輸出 | 電源地 |

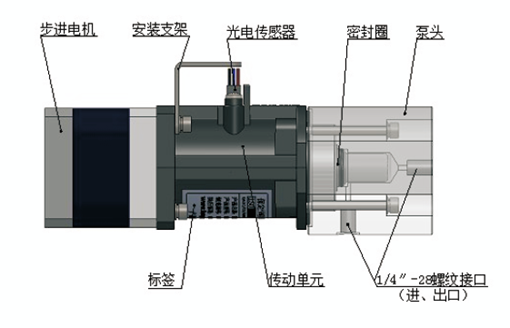

1、主要結構

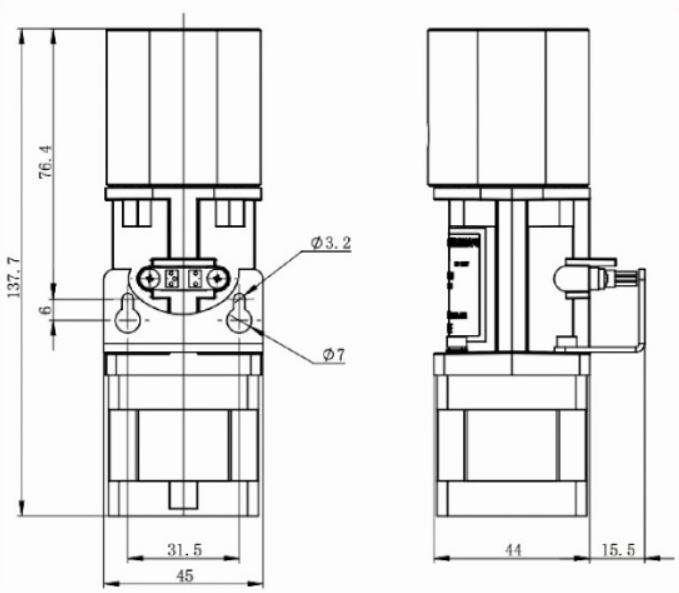

2、外形尺寸圖
3、管路安裝

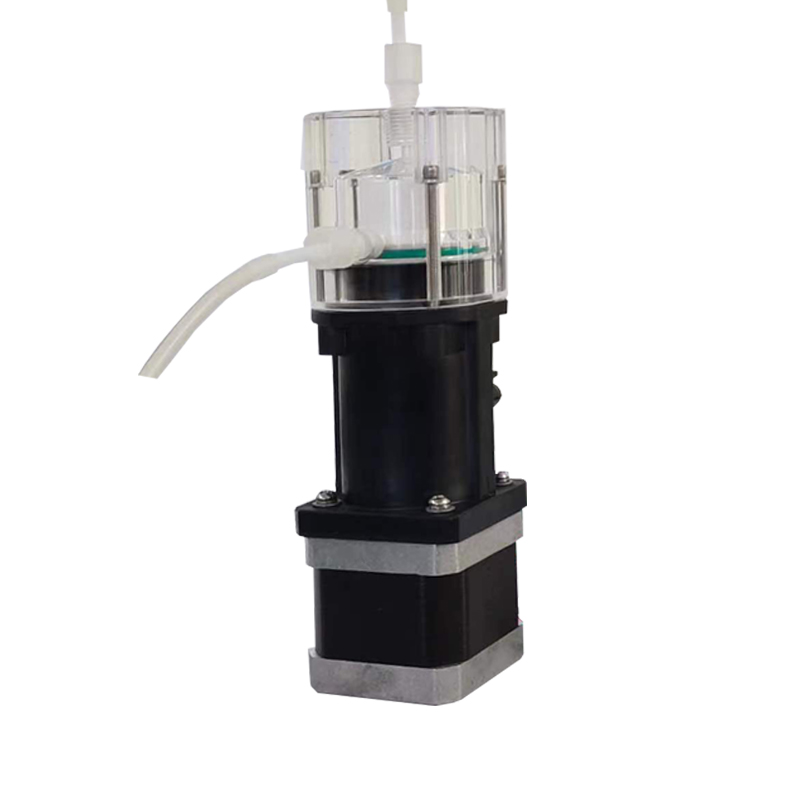

微型柱塞泵通過泵頭的2個1/4''-28內螺紋接口,連接進、出口管路。
1) 具體安裝步驟如下:

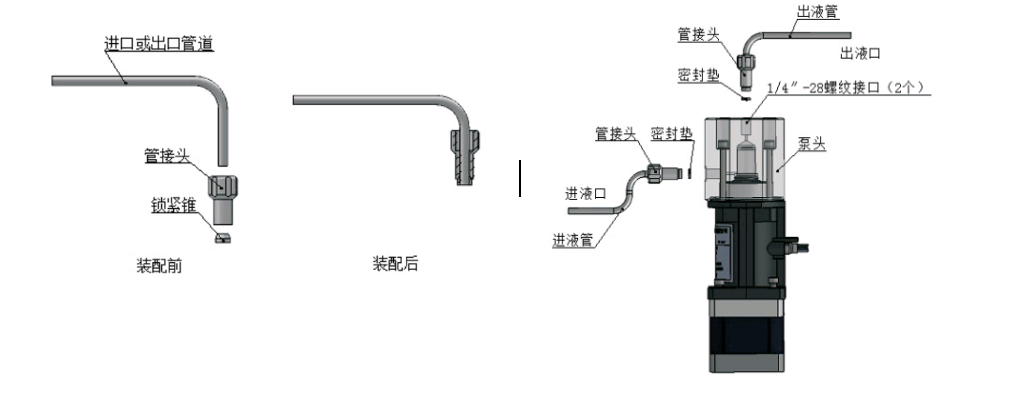

如圖所示,把管接頭、鎖緊錐,套入進、出口管路的一端,使管口與鎖緊錐端面平齊。
先將密封墊放入泵頭的1/4''-28螺紋接口內,注意密封墊要與接口底部貼平,否則會影響密封性或損壞密封墊。
如圖所示,將步驟1連接好的管路,通過管接頭與泵頭的螺紋接口連接,并擰緊管接頭。
